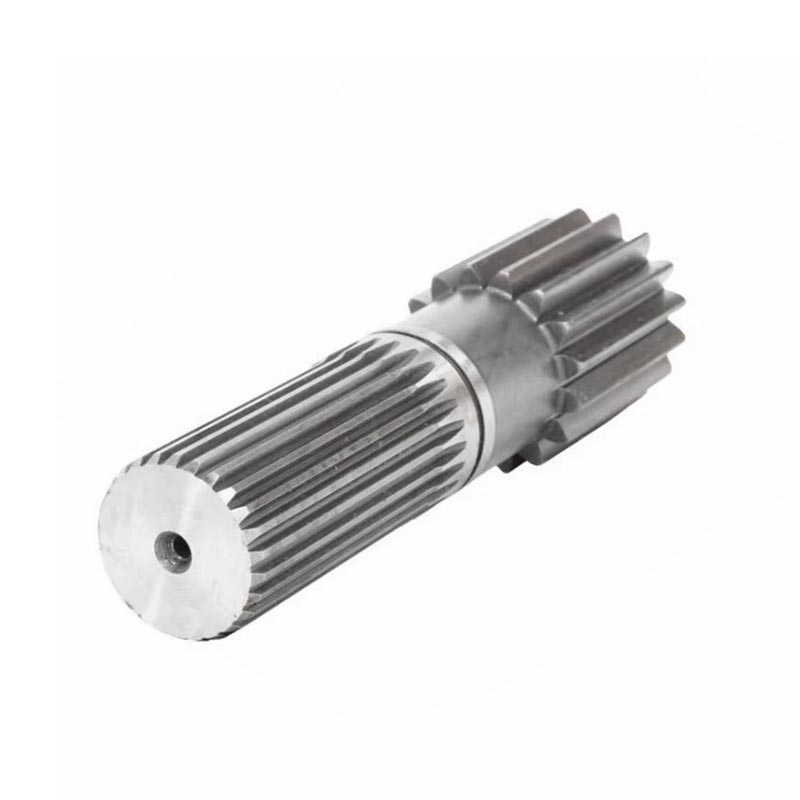

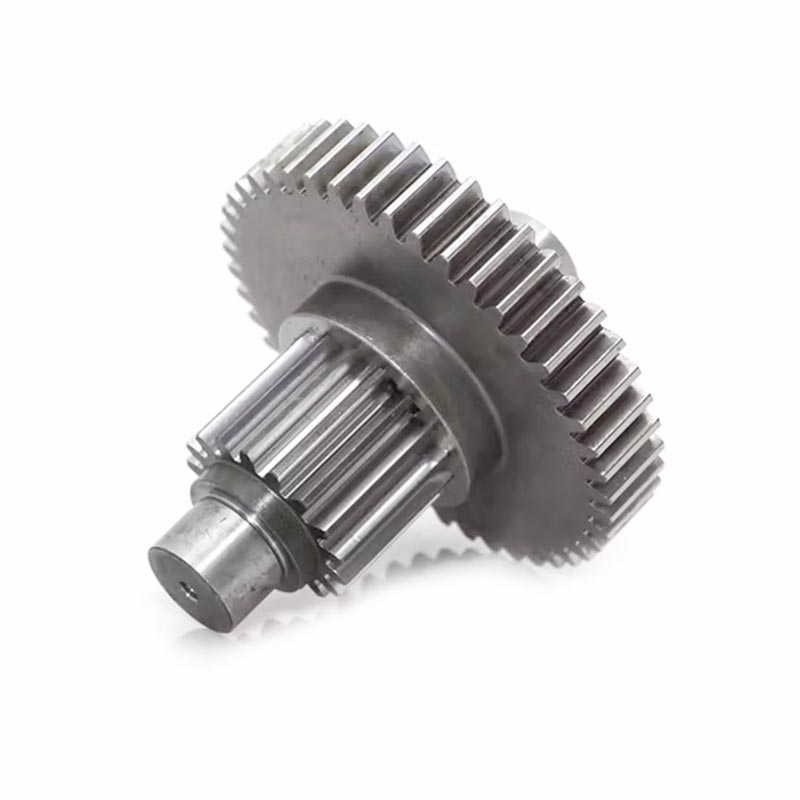

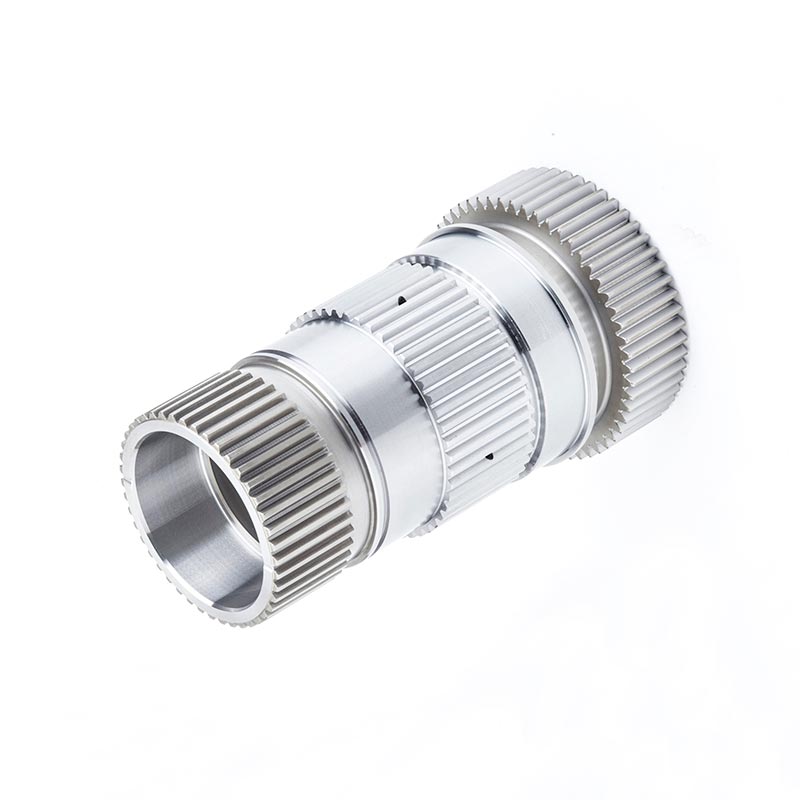

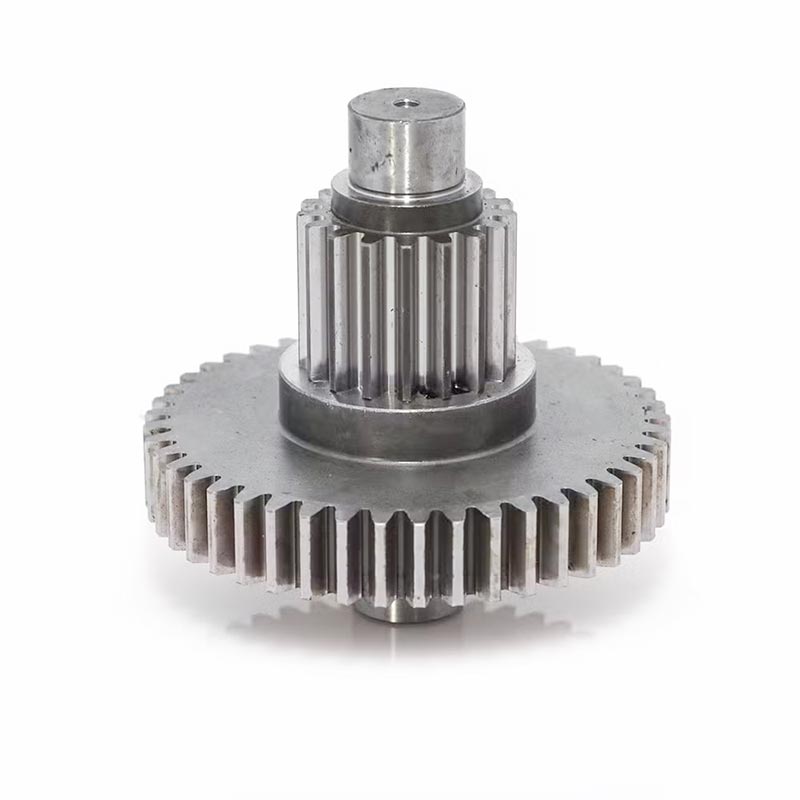

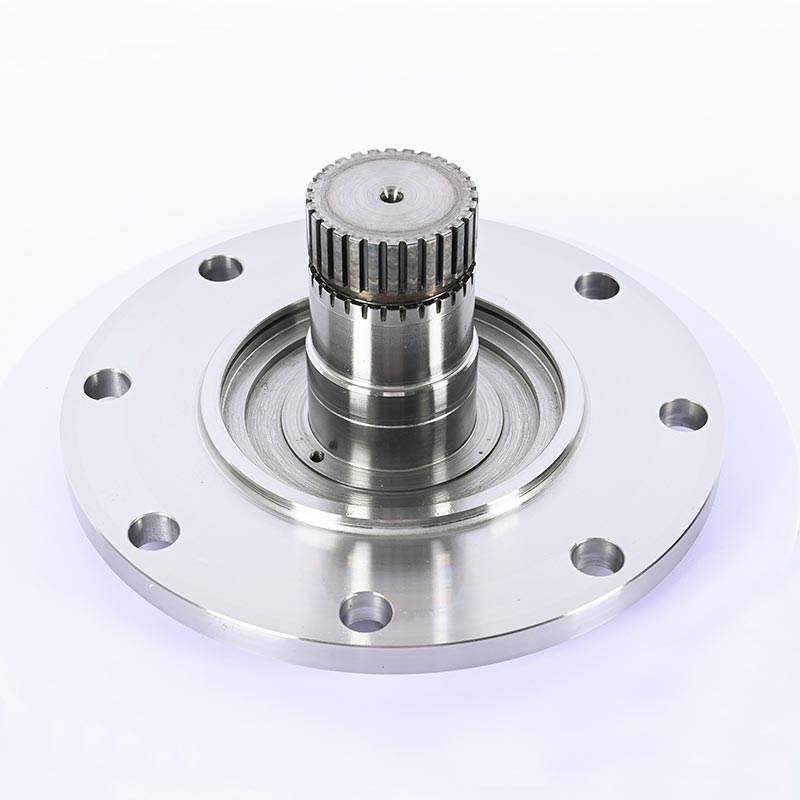

Trục bánh răng tùy chỉnh

BestPro, nhà cung cấp gia công CNC chuyên nghiệp tại Trung Quốc, chế tạo các bộ phận kết hợp bánh răng, trục, trục dẫn hướng và trục bánh răng tùy chỉnh được gia công bằng CNC cho ngành công nghiệp thiết bị, hệ thống ô tô, máy móc tự động hóa và ứng dụng năng lượng. Mọi thứ đều được gia công cho khách hàng từ các yêu cầu về bản vẽ và dung sai, độ hoàn thiện bề mặt hoặc khả năng chịu tải.

Kỹ thuật & Sản xuất

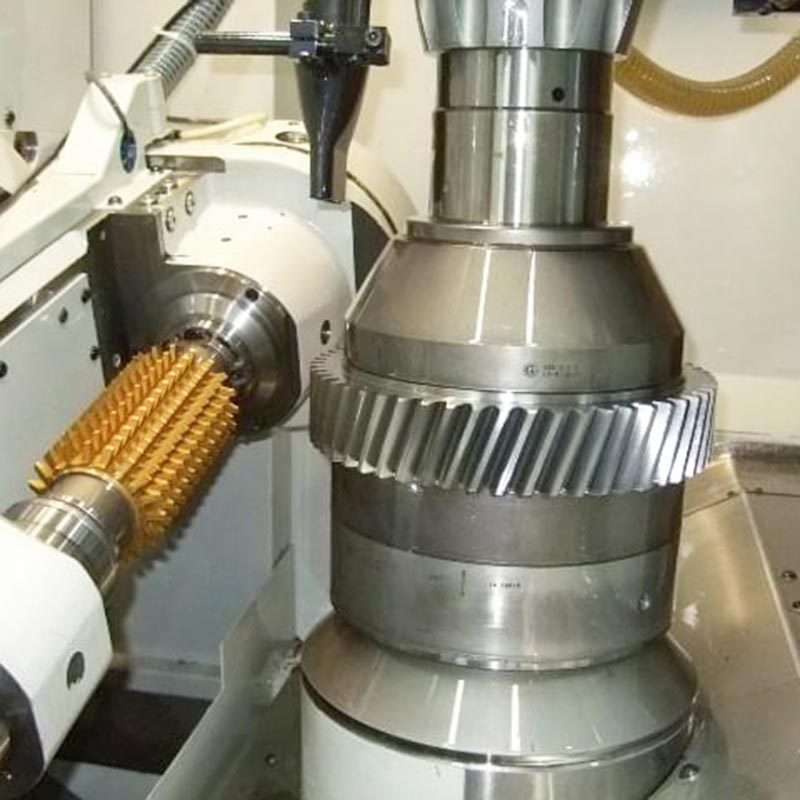

Lô nhỏ / Nguyên mẫu: tất cả đều được phay và tiện bằng CNC; Ngoài ra còn có quá trình hobbing hoặc tạo hình
Khối lượng trung bình/cao: dành cho phôi rèn và hoàn thiện CNC để có độ bền cao hơn, độ ổn định kích thước
Vật liệu, xử lý nhiệt cũng như lộ trình gia công phụ thuộc vào vị trí của bánh răng/trục và tải trọng ứng dụng.

Ứng dụng

Máy công cụ: bánh răng trụ/xoắn ốc, trục truyền động, trục khớp nối
Ô tô & EV: bánh răng, trục, trục đầu vào/đầu ra
Nông nghiệp & địa hình: Bánh răng côn, trục truyền lực
Tự động hóa & robot: bánh răng mô-đun nhỏ, trục xoay chính xác
Năng lượng & máy bơm: truyền động bơm, trục mô-men xoắn, kết nối spline

Yêu cầu cơ khí

Bánh răng tốc độ cao: độ cứng gradient, độ ồn thấp
Trục tải nặng: khả năng chống mỏi xoắn
Môi trường khắc nghiệt: thép không gỉ hoặc bề mặt được xử lý

Vật liệu / Xử lý bề mặt / Danh sách vị trí

Tuyến đường sản xuất

Số lượng nhỏ / Nguyên mẫu

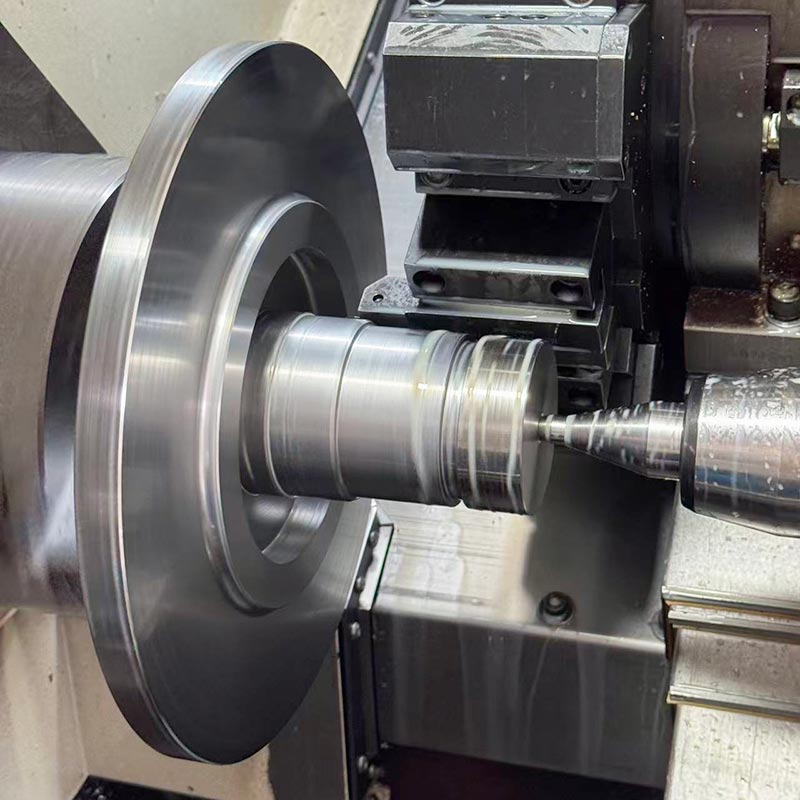

Gia công hoàn toàn bằng công nghệ CNC: tiện, phay & phay/tạo hình.
Hữu ích cho việc kiểm tra hình dạng bánh răng và trục định tâm.
Sau khi xử lý nhiệt và mài, trục bánh răng tùy chỉnh có độ ổn định kích thước tốt.

Âm lượng trung bình đến cao

Phôi rèn + hoàn thiện CNC để có độ bền và khả năng chống mỏi cao nhất
Đúc phôi + hoàn thiện CNC các hình dạng lớn hoặc phức tạp
Các bộ phận nhỏ, có độ chính xác cao của MIM
Việc lựa chọn các quy trình dựa trên hình học và hình dạng, cách sử dụng.

Yêu cầu kỹ thuật

Độ chính xác của bánh răng: bước răng, độ nghiêng, góc xoắn ảnh hưởng đến độ ồn và hiệu suất.
Độ đảo & độ đồng tâm: Quan trọng đối với vòng bi, phân bổ tải trọng
Độ chính xác của trục xoay/rãnh then: truyền mô-men xoắn ổn định
Phân bố độ cứng của lớp bề mặt: mặt răng cứng còn phần lõi thì cứng.
Tính ổn định sau khi xử lý nhiệt: biến dạng được giữ ở mức tối thiểu và sự thay đổi kích thước vẫn có thể kiểm soát được.

Trường hợp ví dụ

Trục động cơ MS11 Poclain làm bằng vật liệu loại 42CrMo đã bị gãy tại điểm chuyển tiếp trục trong ứng dụng có chu kỳ mô-men xoắn đã được áp dụng. Vật liệu được BestPro nâng cấp lên 17CrNiMo6, được cacbon hóa phẳng và tròn với các lựa chọn cứng lại. Bộ phận này được sản xuất dưới dạng trục bánh răng được gia công CNC khép kín. Không còn vết nứt nào được nhìn thấy sau lần đầu tiên kiểm tra hiện trường - khách hàng đặt hàng lại 100 chiếc.

Bước tiếp theo

Gửi bản vẽ hoặc thông số kỹ thuật của bạn cho Trục bánh răng tùy chỉnh. Các kỹ sư của chúng tôi sẽ xem xét lựa chọn vật liệu, xử lý nhiệt và đường dẫn gia công để đáp ứng nhu cầu ứng dụng và dung sai của bạn.
